Основная информация о весовом индикаторе

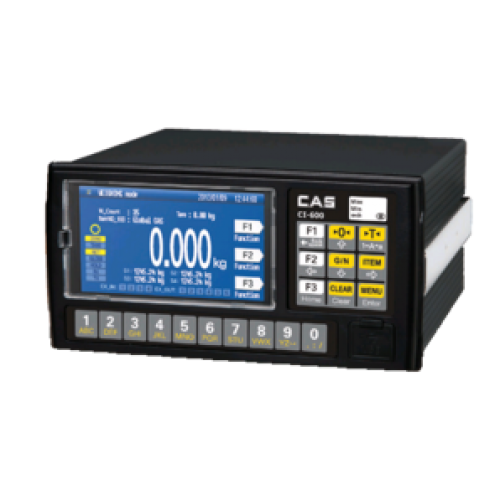

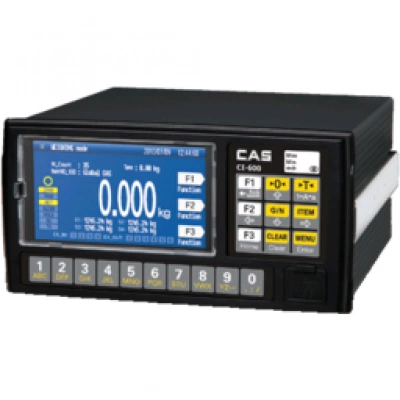

Весовой индикатор CAS CI-600D. Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Дисплей
- LCD цвет.
- Тип дисплея
- Цветной LCD TFT 4.3
Назначение и исполнение
Весовой индикатор CAS CI-600D - надежное решение для перерабатывающих предприятий, складских комплексов и транспортных компаний. Идеально подходящий для использования с платформенными, автомобильными, бункерными и упаковочными весами, он позволяет работать с цифровыми весовыми датчиками и эффективно управлять оборудованием благодаря входным и выходным реле. Особенности CAS CI-600D впечатляют: самодиагностика обеспечивает бесперебойную работу, различные режимы скорости преобразования данных позволяют адаптироваться к любым задачам, а установка массы тары с помощью клавиатуры делает процесс взвешивания максимально удобным.
Ведение журнала измерений упрощает контроль и учет, а простота установки максимальной нагрузки и цены деления позволяет быстро настроить оборудование под ваши потребности.
Функциональные возможности CI-600D
LCD полноцветный цветной дисплей
Цветной дисплей с полноценным рускоязычным меню.
Наличие интерфейса RS-232
Для передачи данных на ПК, дублирующий дисплей и др.
Количество подключаемых тензодатчиков = 10 (при условии сопротивления тензодатчика 350?)
Индикатор подходит для работы с 10 тензодатчиками.
Усреднение показаний нестабильных грузов
Можно взвешивать емкости с жидкостью, животных, или проводить взвешивания в условиях вибрационных нагрузок на производстве.
Использование ID товаров
ID товара хранится в памяти индикатора. При передаче данных на ПК, принтер или для формирования отчетов необходим ID, чтобы идентифицировать взвешивания по товарам.
Ввод тары с клавиатуры
Если вес тары заранее известен, то его можно ввести с клавиатуры индикатора без установки пустой тары на весы.
Функция диагностики
Есть возможность проверить работоспособность клавиш, дисплея, интерфейса и пр.
Диагностика отдельных датчиков системы
Диагностика показывает, какой именно датчик, например, неисправен или перегружен.
Работа с цифровыми датчиками
Этот индикатор подходит для использования в системах с цифровыми датчиками CAS.
Встраивание в Шкаф
Технические особенности
Наличие разъема не гарантирует поддержку любого внешнего устройства или протокола. Для обмена данными проверяют тип интерфейса, распайку, режим передачи и настройки принимающей системы. Дискретность и предельная нагрузка готовых весов определяются не одним индикатором, а согласованными параметрами всей измерительной цепи.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | LCD цвет. |
| Тип дисплея | Цветной LCD TFT 4.3 |
| Интерфейс | RS-232 |
| Интерфейс подключения датчиков | Полудуплекс RS-485 |
| Питание | AC100~240В 50/60Гц |
| Количество тензодатчиков | До 10 |
| Диапазон рабочих температур | -10 С ~ 40 С |
| Габаритные размеры (Ш х Г х В), мм | 192.9 X 190.2 X 98.4 |
Применение
Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Комплектация весовых платформ и измерительных систем.
- Отображение результата и управление предусмотренными режимами учета.
- Интеграция весового участка с совместимым оборудованием.
Подготовка и эксплуатация
- Согласуйте питание и электрические параметры подключаемых датчиков.
- Проверяйте фактический состав интерфейсов выбранного исполнения.
- После подключения выполняйте настройку всей весовой системы.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — CI-600D.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
