Основная информация о весовом индикаторе

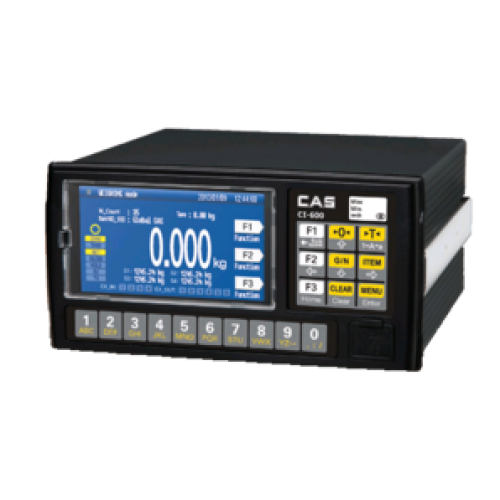

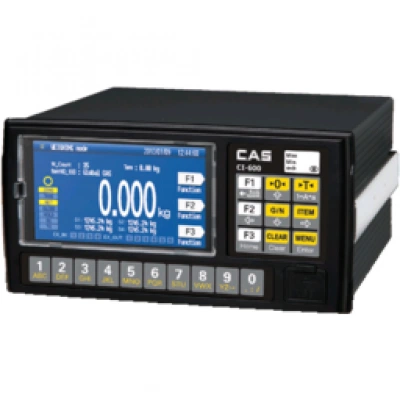

Весовой индикатор CAS CI-601A. Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Дисплей
- ЖК
- Интерфейс
- RS-232
Назначение и исполнение
Весовые индикаторы серии CI-600A с ЖК-дисплеем и набором реле идеально подходят для платформенных весов, весоизмерительных систем, счетных весов и систем упаковки в заданных пределах. Эти индикаторы обладают рядом преимуществ: сохраняют дату, время и ID продукта последнего взвешивания при внезапном отключении питания, позволяют установить массу тары при помощи клавиатуры, обеспечивают простоту юстировки и настройки максимальной нагрузки и цены деления, управляют внешним оборудованием через встроенные входы/выходы (опция), печатают дату и время благодаря встроенным часам и имеют режим самодиагностики.
Функциональные возможности CI-601A
Графический цветной ЖК (жидкокристаллический) дисплей
Яркий дисплей хорошо виден при слабом освещении и под острым углом обзора, также можно эксплуатировать в расширенном диапазоне рабочих температур.
Наличие интерфейса RS-232
Позволяет передавать данные на ПК, дублирующий дисплей и др.
Количество подключаемых тензодатчиков по 350? - 8
Индикатор подходит для работы от 1 до 8 LC.
Усреднение показаний нестабильных грузов
Можно взвешивать емкости с жидкостью, животных, или проводить взвешивания в условиях вибрационных нагрузок на производстве.
Ввод тары с клавиатуры
Если вес тары заранее известен, то его можно ввести с клавиатуры индикатора без установки пустой тары на весы.
Функция диагностики, внутреннее тестирование
Есть возможность проверить работоспособность клавиш, дисплея, интерфейса и пр.
Универсальный корпус для установки в шкаф
Запоминание показаний при аварийном отключении питания
При повторном включении индикатора данные остаются на дисплее.
Технические особенности
Наличие разъема не гарантирует поддержку любого внешнего устройства или протокола. Для обмена данными проверяют тип интерфейса, распайку, режим передачи и настройки принимающей системы. Дискретность и предельная нагрузка готовых весов определяются не одним индикатором, а согласованными параметрами всей измерительной цепи.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | ЖК |
| Интерфейс | RS-232 |
| Интерфейсы | 2 × RS-232 |
| Количество тензодатчиков | До 8 |
| Чувствительность | 1, μV/d |
| Рабочий диапазон температур, °C | -10 до +40 |
| Габариты (ШхГхВ), мм | 193 × 191 × 99 |
| Масса, кг, не более | 2 |
Применение
Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Комплектация весовых платформ и измерительных систем.
- Отображение результата и управление предусмотренными режимами учета.
- Интеграция весового участка с совместимым оборудованием.
Подготовка и эксплуатация
- Согласуйте питание и электрические параметры подключаемых датчиков.
- Проверяйте фактический состав интерфейсов выбранного исполнения.
- После подключения выполняйте настройку всей весовой системы.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — CI-601A.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
