Основная информация о весовом индикаторе

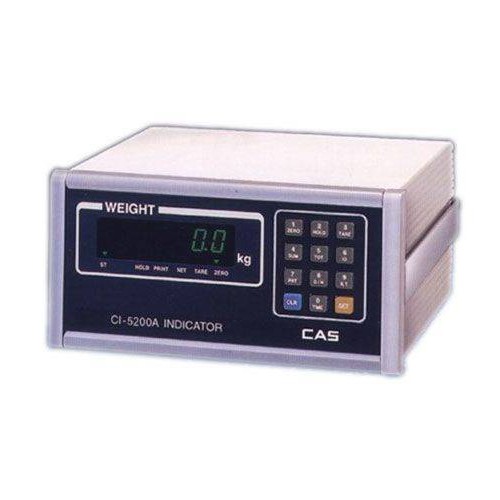

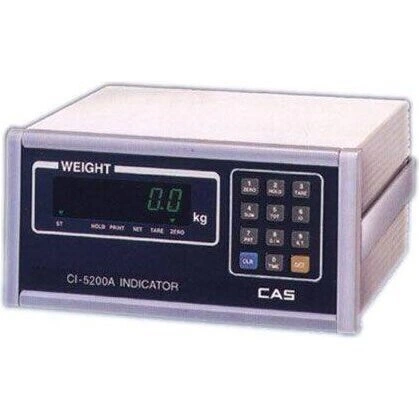

Весовой индикатор CAS CI-5200A. Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Дисплей
- ВЛ
- Интерфейс
- RS-232
Назначение и исполнение
Весовой индикатор CI-5200 подходит для использования с промышленными весами, которые эксплуатируются в условиях вибрационных нагрузок, для взвешивания емкостей с жидкостями и животных. Имея промышленный класс защиты IP54 (лицевая панель), он поддерживает подключение до 8 тензодатчиков и ввод массы с клавиатуры. Индикатор оснащен 3 релейными выходами, экранированием от радиочастотных и электромагнитных помех, а также интерфейсом RS-232. Если вес тары заранее известен, его можно ввести с клавиатуры без необходимости установки пустой тары на весы.
Функциональные возможности CI-5200A
ВЛ дисплей (вакуумно-люминесцентный дисплей)
Яркий дисплей хорошо виден при слабом освещении и под острым углом обзора, также можно эксплуатировать в расширенном диапазоне рабочих температур.
Наличие интерфейса RS-232
Для передачи данных на ПК, дублирующий дисплей и др.
Количество подключаемых тензодатчиков = 8 (при условии сопротивления тензодатчика 350?)
Индикатор подходит для работы с 8 тензодатчиками.
Режим дозирования и предельный режим
Индикация/управление внешними устройствами при достижении определенного веса (дозирование), либо при попадании веса в определенный интервал (предельный режим).
Усреднение показаний нестабильных грузов
Можно взвешивать емкости с жидкостью, животных, или проводить взвешивания в условиях вибрационных нагрузок на производстве.
Использование ID товаров
ID товара хранится в памяти индикатора. При передаче данных на ПК, принтер или для формирования отчетов необходим ID, чтобы идентифицировать взвешивания по товарам.
Ввод тары с клавиатуры
Если вес тары заранее известен, то его можно ввести с клавиатуры индикатора без установки пустой тары на весы.
Количество входящих реле 3 / выходящих 4
Входные реле для управления: напр., дублирование клавиатуры (тара, zero и пр.) Выходные реле для получения результата: напр., подключение световой, звуковой индикации, управление заслонками, шнеками и пр.
Функция диагностики
Есть возможность проверить работоспособность клавиш, дисплея, интерфейса и пр.
Экранирование от радиочастотных и электромагнитных помех
Наличие защиты от помех, влияющих на показания.
Встраивание в Шкаф
Запоминание показаний при отключении питания
При повторном включении индикатора данные остаются на дисплее.
Технические особенности
Наличие разъема не гарантирует поддержку любого внешнего устройства или протокола. Для обмена данными проверяют тип интерфейса, распайку, режим передачи и настройки принимающей системы. Дискретность и предельная нагрузка готовых весов определяются не одним индикатором, а согласованными параметрами всей измерительной цепи.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | ВЛ |
| Интерфейс | RS-232 |
| Интерфейсы | RS-232 |
| Количество тензодатчиков | До 8 |
| Чувствительность | 2, μV/d |
| Рабочий диапазон температур | -10 до +40 °C |
| Габариты | 192 × 199 × 96 мм |
| Возможности подключения тензодатчиков | 8 × 350 Ω |
Применение
Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Комплектация весовых платформ и измерительных систем.
- Отображение результата и управление предусмотренными режимами учета.
- Интеграция весового участка с совместимым оборудованием.
Подготовка и эксплуатация
- Согласуйте питание и электрические параметры подключаемых датчиков.
- Проверяйте фактический состав интерфейсов выбранного исполнения.
- После подключения выполняйте настройку всей весовой системы.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — CI-5200A.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
