Основная информация о весовом индикаторе

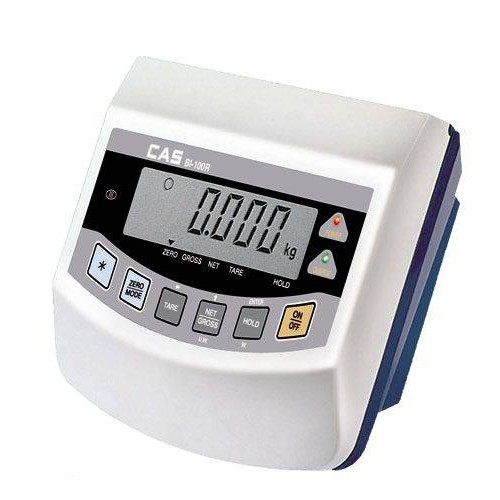

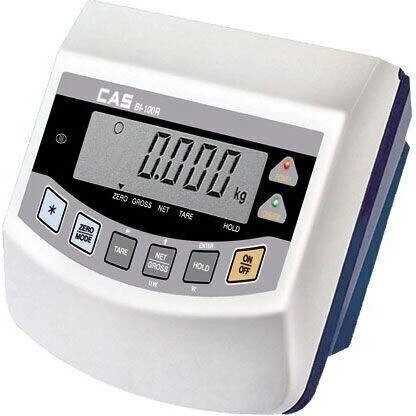

Весовой индикатор CAS BI-100RB. Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Дисплей
- ЖК
- Интерфейс
- RS-232
Назначение и исполнение
Весовой терминал CAS BI-100RB разработан для точного и надежного взвешивания в различных промышленных и коммерческих условиях. Этот терминал оснащен ЖК дисплеем с подсветкой, обеспечивающим четкое отображение результатов. Дисплей поддерживает индикацию до 5 цифр. Весовой терминал CAS BI-100RB имеет промышленный класс защиты IP65 - это позволяет использовать его в сложных производственных условиях. Терминал поддерживает предельный и счетный режимы работы,а функция усреднения показаний при нестабильной нагрузке и выборка массы тары делают терминал универсальным инструментом для различных задач взвешивания.
Наличие интерфейса RS-232 позволяет легко интегрировать терминал с другими системами и устройствами. Питание от батарей обеспечивает мобильность и удобство использования.
Функциональные возможности BI-100RB
ЖК дисплей (жидкокристаллический дисплей)
Низкое энергопотребление, что обеспечивает длительную автономную работу.
Наличие интерфейса RS-232
Для передачи данных на ПК, дублирующий дисплей и др.
Количество подключаемых тензодатчиков = 8 (при условии сопротивления тензодатчика 350?)
Индикатор подходит для работы с 8 тензодатчиками.
Счетный режим
Возможность подсчета количества одинаковых деталей.
Предельный режим
Индикация/управление внешними устройствами при попадании веса в определенный интервал.
Усреднение показаний нестабильных грузов
Можно взвешивать емкости с жидкостью, животных, или проводить взвешивания в условиях вибрационных нагрузок на производстве.
Функция диагностики
Есть возможность проверить работоспособность клавиш, дисплея, интерфейса и пр.
Настенное крепление и крепление на стойку
Для удобства можно закрепить индикатор на стене или на вертикальной стойке.
Работа от перезаряжаемых аккумуляторов/адаптера
Есть возможность использовать удаленно от сетевого источника питания.
Автоматическое отключение
Экономия электроэнергии и заряда батареи.
Технические особенности
Наличие разъема не гарантирует поддержку любого внешнего устройства или протокола. Для обмена данными проверяют тип интерфейса, распайку, режим передачи и настройки принимающей системы. Дискретность и предельная нагрузка готовых весов определяются не одним индикатором, а согласованными параметрами всей измерительной цепи.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | ЖК |
| Интерфейс | RS-232 |
| Интерфейсы | RS-232 |
| Количество тензодатчиков | До 8 |
| Чувствительность | 1, μV/d |
| Рабочий диапазон температур | -10 до +40 °C |
| Габариты | 220 × 205 × 90 мм |
| Возможности подключения тензодатчиков | 8 × 350 Ω |
Применение
Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Комплектация весовых платформ и измерительных систем.
- Отображение результата и управление предусмотренными режимами учета.
- Интеграция весового участка с совместимым оборудованием.
Подготовка и эксплуатация
- Согласуйте питание и электрические параметры подключаемых датчиков.
- Проверяйте фактический состав интерфейсов выбранного исполнения.
- После подключения выполняйте настройку всей весовой системы.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — BI-100RB.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
