Основная информация о весовом индикаторе

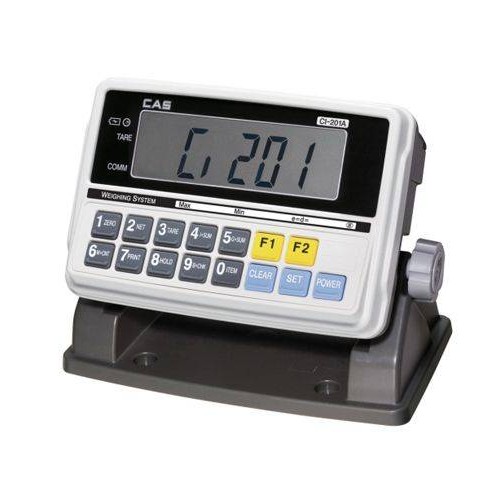

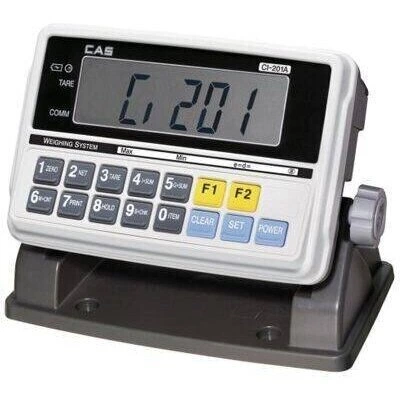

Весовой индикатор CAS CI-201A. Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Дисплей
- ЖК
- Интерфейс
- RS-232
Назначение и исполнение
Весовой терминал CAS CI-201A разработан для использования с напольными и платформенными весами. Этот терминал поддерживает подключение до 8 датчиков. Встроенная функция запоминания показаний при отключении питания гарантирует сохранность данных и бесперебойную работу устройства даже в случае перебоев с электропитанием. Терминал поддерживает несколько режимов работы, включая простое взвешивание, нестабильное взвешивание, счетный режим, процентный режим, режим суммирования и дозирования. Весовой терминал CAS CI-201A также поддерживает использование ID товаров, что облегчает управление и учет продукции.
Функциональные возможности CI-201A
ЖК дисплей (жидкокристалический дисплей)
Низкое энергопотребление, что обеспечивает длительную автономную работу.
Наличие интерфейса RS-232
Для передачи данных на ПК, дублирующий дисплей и др.
Количество подключаемых тензодатчиков = 8 (при условии сопротивления тензодатчика 350?)
Индикатор подходит для работы с 8 тензодатчиками.
Усреднение показаний нестабильных грузов
Можно взвешивать емкости с жидкостью, животных, или проводить взвешивания в условиях вибрационных нагрузок на производстве.
Ввод тары с клавиатуры
Если вес тары заранее известен, то его можно ввести с клавиатуры индикатора без установки пустой тары на весы.
Функция диагностики
Есть возможность проверить работоспособность клавиш, дисплея, интерфейса и пр.
Настенное крепление и крепление на стойку
Для удобства можно закрепить индикатор на стене или на вертикальной стойке.
Работа от перезаряжаемых аккумуляторов/адаптера
Есть возможность использовать удаленно от сетевого источника питания.
Автоматическое отключение
Экономия электроэнергии и заряда батареи.
Запоминание показаний при отключении питания
При повторном включении индикатора данные остаются на дисплее.
Технические особенности
Наличие разъема не гарантирует поддержку любого внешнего устройства или протокола. Для обмена данными проверяют тип интерфейса, распайку, режим передачи и настройки принимающей системы. Дискретность и предельная нагрузка готовых весов определяются не одним индикатором, а согласованными параметрами всей измерительной цепи.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | ЖК |
| Интерфейс | RS-232 |
| Интерфейсы | RS-232; RS-422/RS-485 - устанавливаются опционально |
| Питание | Комбинированное: от сети / от аккумуляторной батареи (6В) |
| Класс точности весов, в которых используется устройство | III (средний) |
| Количество тензодатчиков | До 8 |
| Чувствительность, μV/d | 2 |
| Диапазон рабочих температур, °C | -10 ~ +40 |
Применение
Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Комплектация весовых платформ и измерительных систем.
- Отображение результата и управление предусмотренными режимами учета.
- Интеграция весового участка с совместимым оборудованием.
Подготовка и эксплуатация
- Согласуйте питание и электрические параметры подключаемых датчиков.
- Проверяйте фактический состав интерфейсов выбранного исполнения.
- После подключения выполняйте настройку всей весовой системы.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — CI-201A.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
