Основная информация о весовом индикаторе

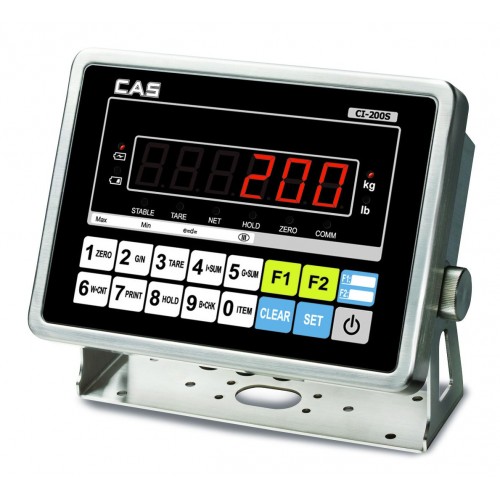

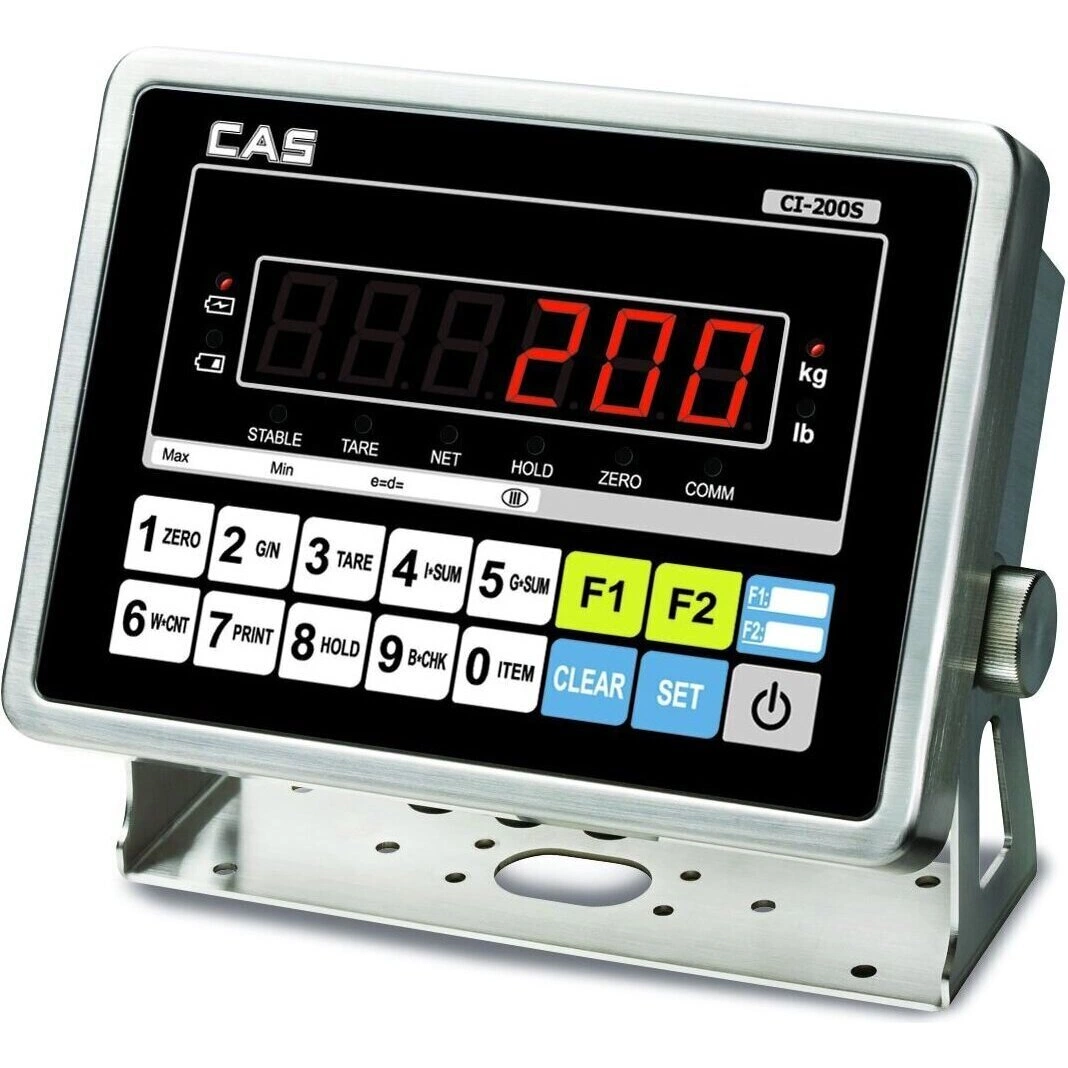

Весовой индикатор CAS CI-200S. Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Дисплей
- СД
- Интерфейс
- RS-232
Назначение и исполнение
Весовой терминал CAS CI-200S предназначен для использования с напольными и платформенными весами. Поддерживает подключение до восьми датчиков. CAS CI-200S обеспечивает высокую точность измерений благодаря возможности выбора разрешающей способности до 10 000 по стандарту OIML. Весовой терминал CAS CI-200S оборудован интерфейсом RS-232 для легкой интеграции с другими системами и передачи данных, что упрощает его использование в различных технологических процессах.
Функциональные возможности CI-200S
СД дисплей (светодиодный дисплей)
Показания хорошо видны при слабом освещении, низкое энергопотребление, что обеспечивает длительную автономную работу.
Наличие интерфейса RS-232
Для передачи данных на ПК, дублирующий дисплей и др.
Количество подключаемых тензодатчиков = 8 (при условии сопротивления тензодатчика 350?)
Индикатор подходит для работы с 8 тензодатчиками.
Счетный режим
Возможность подсчета количества одинаковых деталей.
Усреднение показаний нестабильных грузов
Можно взвешивать емкости с жидкостью, животных, или проводить взвешивания в условиях вибрационных нагрузок на производстве.
Использование ID товаров
ID товара хранится в памяти индикатора. При передаче данных на ПК, принтер или для формирования отчетов необходим ID, чтобы идентифицировать взвешивания по товарам.
Ввод тары с клавиатуры
Если вес тары заранее известен, то его можно ввести с клавиатуры индикатора без установки пустой тары на весы.
Функция диагностики
Есть возможность использовать удаленно от сетевого источника питания.
Настенное крепление и крепление на стойку
Для удобства можно закрепить индикатор на стене или на вертикальной стойке.
Работа от перезаряжаемых аккумуляторов/адаптера
Автоматическое отключение
Экономия электроэнергии и заряда батареи.
Запоминание показаний при отключении питания
При повторном включении индикатора данные остаются на дисплее.
Возможность подключить принтер печати этикетки или чеков
Возможность печати этикеток или чеков.
Технические особенности
Наличие разъема не гарантирует поддержку любого внешнего устройства или протокола. Для обмена данными проверяют тип интерфейса, распайку, режим передачи и настройки принимающей системы. Дискретность и предельная нагрузка готовых весов определяются не одним индикатором, а согласованными параметрами всей измерительной цепи.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | СД |
| Интерфейс | RS-232 |
| Интерфейсы | RS-232; RS-422/RS-485 - устанавливаются опционально |
| Питание | Комбинированное: от сети / от аккумуляторной батареи (6В) до 30 часов |
| Класс точности весов, в которых используется устройство | III (средний) |
| Количество тензодатчиков | До 8 |
| Чувствительность, μV/d | 2 |
| Диапазон рабочих температур, °C | -10 ~ +40 |
Применение
Весовой индикатор принимает сигнал от совместимых измерительных узлов, обрабатывает его и отображает результат. Подбор выполняют для всей системы: важны параметры датчиков, условия установки, способы обмена данными и требуемые режимы работы.
- Комплектация весовых платформ и измерительных систем.
- Отображение результата и управление предусмотренными режимами учета.
- Интеграция весового участка с совместимым оборудованием.
Подготовка и эксплуатация
- Согласуйте питание и электрические параметры подключаемых датчиков.
- Проверяйте фактический состав интерфейсов выбранного исполнения.
- После подключения выполняйте настройку всей весовой системы.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — CI-200S.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
