Основная информация о тензодатчике

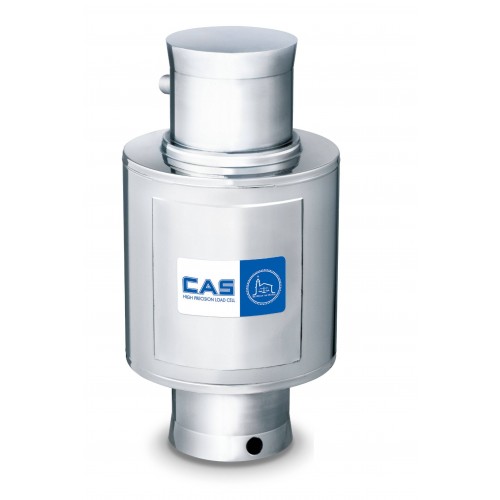

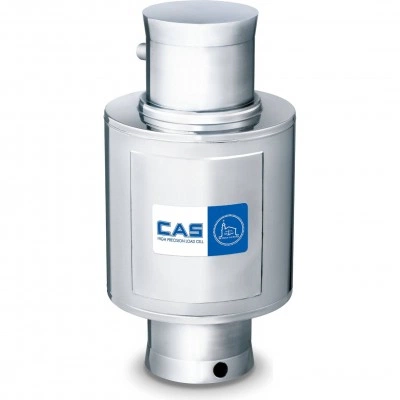

Тензодатчик CAS WBKC-10t (700). Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Наибольший предел взвешивания, кг
- 10000
- Степень защиты
- IP68
Назначение и исполнение
Тензодатчик CAS WBKC предназначен для установки в автомобильные и железнодорожные весы. Он обладает встроенной защитой от удара молнии и способен выдерживать перегрузки до 150% от номинального предела взвешивания. Тензодатчик CAS WBKC обладает степенью влагозащиты IP689 и может работать в погруженном режиме более 30 минут.
Функциональные возможности WBKC-10t (700)
Класс защиты IP68
Устройство может работать в погруженном режиме более 30 мин.
Безопасная перегрузка до 150% к НПВ
Тензодатчик выдержит нагрузку 1.5 НПВ.
Компенсируемый диапазон температур от -40 до +40°C
В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных.
Рабочий диапазон температур от -40 до +40°C
Гарантированная работа тензодатчика при данных температурах.
Длина кабеля 12м
На это расстояние можно отдалить тензодатчик от индикатора.
Лазерная маркировка датчиков CAS
Позволит идентифицировать датчик спустя длительный период эксплуатации.
Технические особенности
Номинальная нагрузка одного датчика не равна автоматически наибольшему пределу всей платформы. При нескольких опорах учитывают распределение груза, массу конструкции и возможную неравномерность нагрузки. Степень защиты корпуса не означает, что соединения кабеля и распределительная коробка имеют такую же защиту: эти узлы оценивают отдельно.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наибольший предел взвешивания, кг | 10000 |
| Степень защиты | IP68 |
| Материал | НеС |
| Класс точности | С3 |
| Диапазон рабочих температур, ℃ | От -40 до +40 |
| Номин. относ. вых. сигнал (РКП), мВ/В | 2.0 ± 0.005 |
| Нулевая точка, мВ/В | 0 ± 0.02 |
| Нелинейность, % РКП | ⩽ 0.02 |
Применение
Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Построение и ремонт совместимых весовых систем.
- Передача сигнала о нагрузке весовому индикатору.
- Замена измерительного элемента с учетом исполнения и метрологических параметров.
Подготовка и эксплуатация
- Сопоставляйте номинальную нагрузку с расчетной нагрузкой на отдельную опору.
- Проверяйте установочные размеры, направление приложения усилия и монтажную схему.
- Согласуйте электрические параметры и подключение с весовым индикатором.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — WBKC-10t (700).
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
