Основная информация о тензодатчике

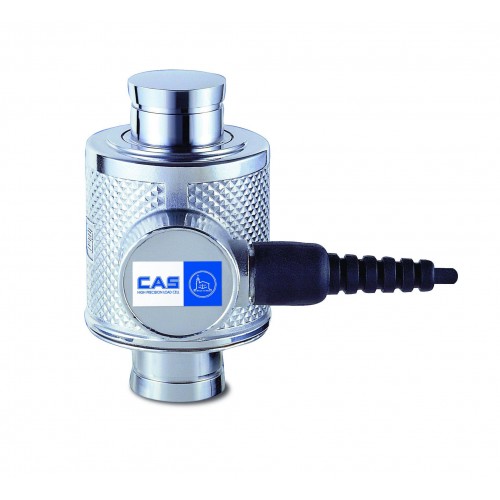

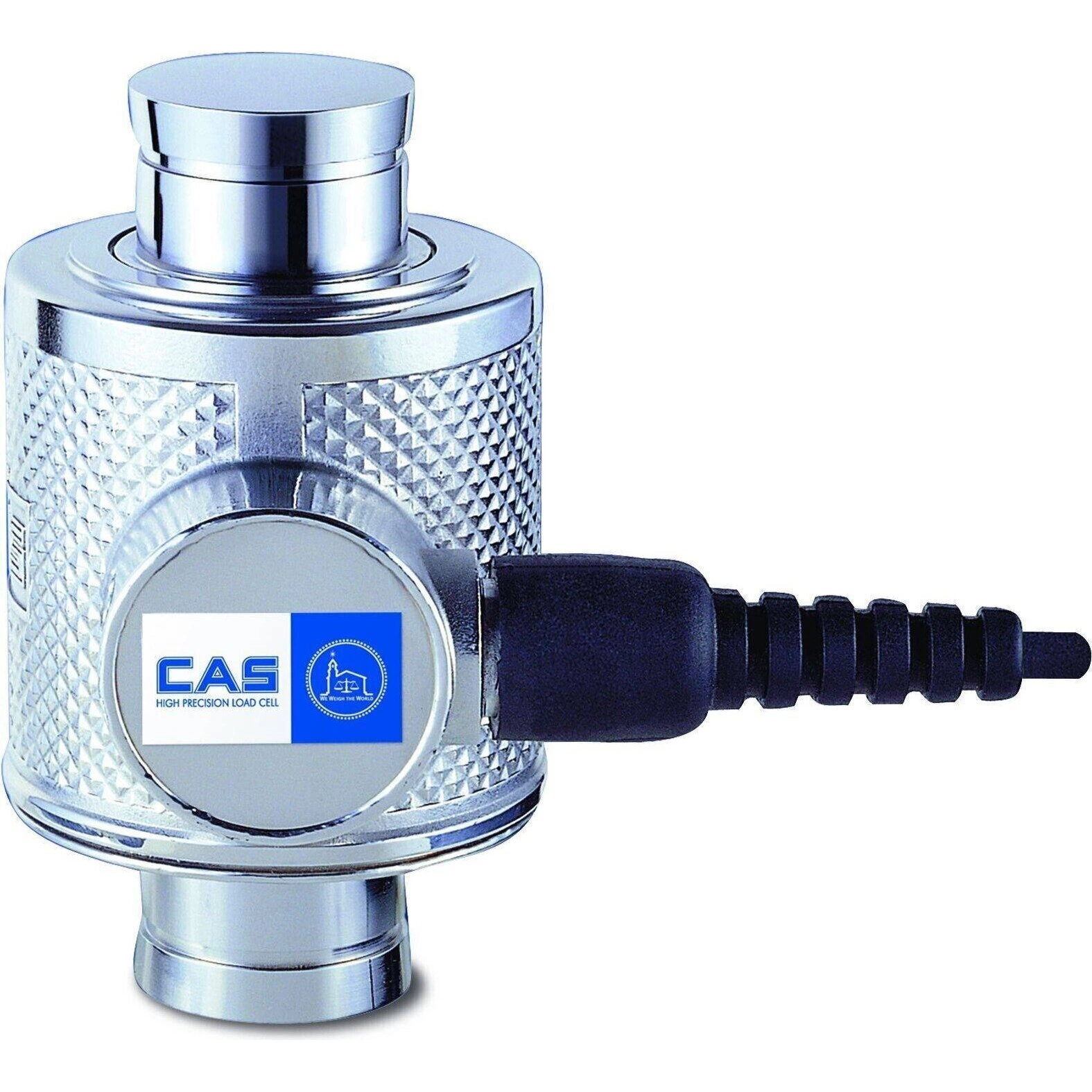

Тензодатчик CAS WBK-50TL-1K (Sus). Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Наибольший предел взвешивания, кг
- 50000
- Материал
- НеС
Назначение и исполнение
Тензодатчик CAS WBK-TL обладает герметичной конструкцией и высокой стойкостью к внешним воздействиям. Выполнен из нержавеющей стали. Тензодатчик CAS WBK-TL предназначен исключительно для измерений на сжатие.
Функциональные возможности WBK-50TL-1K (Sus)
Конфигурация модели WBK-50TL-1K (Sus) определяется исполнением и предусмотренным способом применения. При сопоставлении вариантов учитывают именно параметры этой позиции, включая дополнительные элементы и опции, если они указаны отдельно.
- Построение и ремонт совместимых весовых систем.
- Передача сигнала о нагрузке весовому индикатору.
- Замена измерительного элемента с учетом исполнения и метрологических параметров.
Технические особенности
Номинальная нагрузка одного датчика не равна автоматически наибольшему пределу всей платформы. При нескольких опорах учитывают распределение груза, массу конструкции и возможную неравномерность нагрузки. Степень защиты корпуса не означает, что соединения кабеля и распределительная коробка имеют такую же защиту: эти узлы оценивают отдельно.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наибольший предел взвешивания, кг | 50000 |
| Материал | НеС |
| РКП номинальный, мВ/В | 2.0±0.005 |
| Нулевой сигнал мВ/В | 0±0.02 |
| Напряжение питания номинальное, В | 10 |
| Напряжение питания максимальное, В | 15 |
| Сопротивление входное, Ом | 1000±10 |
| Сопротивление выходное, Ом | 1000±10 |
Применение
Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
Подготовка и эксплуатация
- Сопоставляйте номинальную нагрузку с расчетной нагрузкой на отдельную опору.
- Проверяйте установочные размеры, направление приложения усилия и монтажную схему.
- Согласуйте электрические параметры и подключение с весовым индикатором.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — WBK-50TL-1K (Sus).
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
