Основная информация о тензодатчике

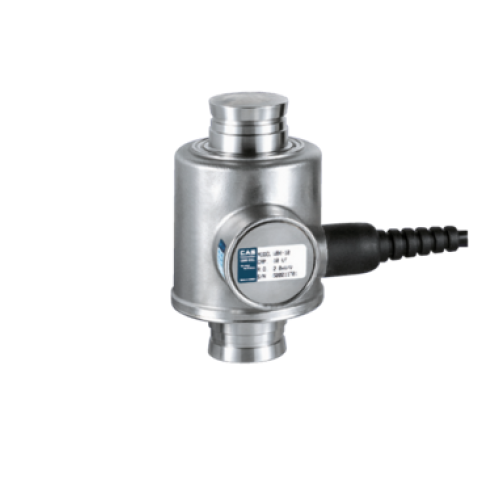

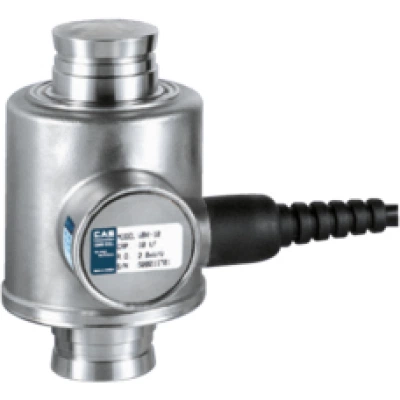

Тензодатчик CAS WBK-50 т. Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Наибольший предел взвешивания, кг
- 50000
- Дискретность отсчета
- 100
Назначение и исполнение
Тензодатчик CAS WBK идеально подходит для взвешивания бункеров и автомобильных весов. Он сертифицирован по классу точности OIML C3 (OIML R60), что гарантирует высокую точность измерений. Данный тензодатчик обладает степенью защиты IP68, обеспечивая надежную работу в суровых условиях окружающей среды, и защитой от удара молнии.
Функциональные возможности WBK-50 т
Безопасная перегрузка до 150% к НПВ
Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5.
Класс защиты IP68
Устройство может работать в погруженном режиме более 30 мин.
Компенсируемый диапазон температур от -10 до +40°C
В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных.
Рабочий диапазон температур от -40 до +70°C
Датчик может работать при данных температурах.
Длина кабеля 10м
На это расстояние можно отдалить тензодатчик от индикатора.
6-ти проводной кабель с экранирующей оплеткой
Позволяет не терять данные при большой длине кабеля, затухании сигнала и т.д. (поскольку есть "обратная связь" от индикатора к тензодатчику).
Лазерная маркировка датчиков CAS
Позволит идентифицировать датчик спустя длительный период эксплуатации.
Технические особенности
Номинальная нагрузка одного датчика не равна автоматически наибольшему пределу всей платформы. При нескольких опорах учитывают распределение груза, массу конструкции и возможную неравномерность нагрузки. Степень защиты корпуса не означает, что соединения кабеля и распределительная коробка имеют такую же защиту: эти узлы оценивают отдельно.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наибольший предел взвешивания, кг | 50000 |
| Дискретность отсчета | 100 |
| Степень защиты | IP68 |
| Материал | НеС |
| Класс точности | C3 |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ± 0,005 |
| Рабочая температура, °C | От -40 до +70 |
| Рабочий диапазон температур, °C | -40 до +70 |
Применение
Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Построение и ремонт совместимых весовых систем.
- Передача сигнала о нагрузке весовому индикатору.
- Замена измерительного элемента с учетом исполнения и метрологических параметров.
Подготовка и эксплуатация
- Сопоставляйте номинальную нагрузку с расчетной нагрузкой на отдельную опору.
- Проверяйте установочные размеры, направление приложения усилия и монтажную схему.
- Согласуйте электрические параметры и подключение с весовым индикатором.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — WBK-50 т.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
