Основная информация о тензодатчике

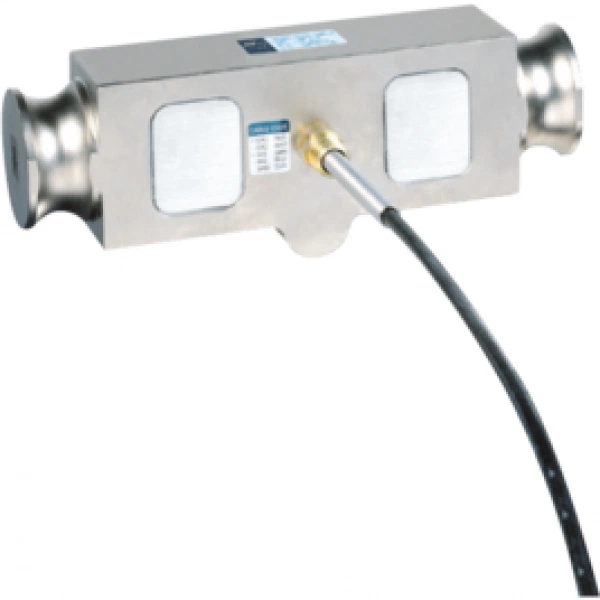

Тензодатчик CAS DSB2-40КLB. Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Наибольший предел взвешивания, кг
- 20000
- Наибольший предел взвешивания, т
- 10 т (25klb), 20 т (40klb), 25 т (60klb), 34 т (75klb), 50 т (125klb)
Назначение и исполнение
Тензодатчик CAS DSB, изготовленный из никелированной стали, обладает классом защиты IP67, что обеспечивает надежную работу в условиях повышенной влажности и пыли. Его усиленная конструкция и простота установки делают его идеальным для использования в платформенных, автомобильных и вагонных весах.
Функциональные возможности DSB2-40КLB
Безопасная перегрузка до 150% к НПВ
Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5.
Класс защиты IP67
Допускается кратковременное погружение на глубину до 1м.
Компенсируемый диапазон температур от -10 до +40°C
В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных.
Рабочий диапазон температур от -20 до +80°C
Датчик может работать при данных температурах.
Длина кабеля 10м
На это расстояние можно отдалить тензодатчик от индикатора.
4-х проводной кабель с экранирующей оплеткой
Классика тензометрии, обеспечивает простую и надежную работу оборудования.
Технические особенности
Номинальная нагрузка одного датчика не равна автоматически наибольшему пределу всей платформы. При нескольких опорах учитывают распределение груза, массу конструкции и возможную неравномерность нагрузки. Степень защиты корпуса не означает, что соединения кабеля и распределительная коробка имеют такую же защиту: эти узлы оценивают отдельно.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наибольший предел взвешивания, кг | 20000 |
| Наибольший предел взвешивания, т | 10 т (25klb), 20 т (40klb), 25 т (60klb), 34 т (75klb), 50 т (125klb) |
| Степень защиты | IP67 |
| Материал | НС |
| Рабочий коэффициент передачи (РКП), мВ/В | 3,0 ± 0,0075 |
| Рабочая температура, °C | От -20 до +80 |
| Рабочий диапазон температур, °C | -20 до +80 |
| Диапазон значения нуля, мВ/В | 0 ± 0,03 |
Применение
Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Построение и ремонт совместимых весовых систем.
- Передача сигнала о нагрузке весовому индикатору.
- Замена измерительного элемента с учетом исполнения и метрологических параметров.
Подготовка и эксплуатация
- Сопоставляйте номинальную нагрузку с расчетной нагрузкой на отдельную опору.
- Проверяйте установочные размеры, направление приложения усилия и монтажную схему.
- Согласуйте электрические параметры и подключение с весовым индикатором.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — DSB2-40КLB.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
