Основная информация о тензодатчике

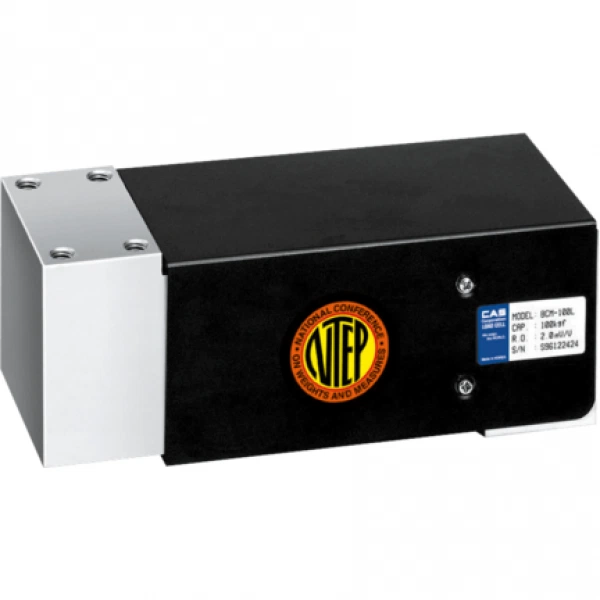

Тензодатчик CAS BCM-500. Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Наибольший предел взвешивания, кг
- 500
- Степень защиты
- IP65
Назначение и исполнение
Тензодатчик CAS BCM, изготовленный из анодированного алюминиевого сплава, используется в весах напольного и платформенного типов. Он соответствует стандартам C3 (OIML R60) и A5 (NTEP III 5,000S), обладает классом защиты IP65 и выдерживает перегрузки до 150% от номинального предела взвешивания, что делает его идеальным для различных условий эксплуатации, включая промышленные и торговые предприятия. Этот тензодатчик допускает нецентральное нагружение, обеспечивая точные измерения даже при неравномерном распределении груза на платформе.
Его высокая прочность, защита от внешних воздействий и способность к точному взвешиванию делают его надежным и долговечным решением для использования в условиях высокой влажности и интенсивного использования.
Функциональные возможности BCM-500
Безопасная перегрузка до 150% к НПВ
Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5.
Класс защиты IP65
Защищает от струй с любого направления.
Компенсируемый диапазон температур от -10 до +40°C
В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных.
Рабочий диапазон температур от -20 до +70°C
Датчик может работать при данных температурах.
Допускается нецентральное нагружение
Если под платформой один датчик, а нагрузка на край платформы, то вес равно будет точным.
Максимальный размер платформы
600 х 600 мм.
Длина кабеля 3м
На это расстояние можно отдалить тензодатчик от индикатора.
4-х проводной кабель с экранирующей оплеткой
Классика тензометрии, обеспечивает простую и надежную работу оборудования.
6-ти проводной кабель с экранирующей оплеткой (опция)
Позволяет не терять данные при большой длине кабеля, затухании сигнала и т.д. (поскольку есть "обратная связь" от индикатора к тензодатчику).
Технические особенности
Номинальная нагрузка одного датчика не равна автоматически наибольшему пределу всей платформы. При нескольких опорах учитывают распределение груза, массу конструкции и возможную неравномерность нагрузки. Степень защиты корпуса не означает, что соединения кабеля и распределительная коробка имеют такую же защиту: эти узлы оценивают отдельно.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наибольший предел взвешивания, кг | 500 |
| Степень защиты | IP65 |
| Материал | АА |
| Класс точности | С3 (OIML) |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ± 0,2 |
| Рабочая температура, °C | От -20 до +70 |
| Рабочий диапазон температур, °C | -20 до +70 |
| Диапазон значения нуля, мВ/В | 0 ± 0,1 |
Применение
Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Построение и ремонт совместимых весовых систем.
- Передача сигнала о нагрузке весовому индикатору.
- Замена измерительного элемента с учетом исполнения и метрологических параметров.
Подготовка и эксплуатация
- Сопоставляйте номинальную нагрузку с расчетной нагрузкой на отдельную опору.
- Проверяйте установочные размеры, направление приложения усилия и монтажную схему.
- Согласуйте электрические параметры и подключение с весовым индикатором.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — BCM-500.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
