Основная информация о тензодатчике

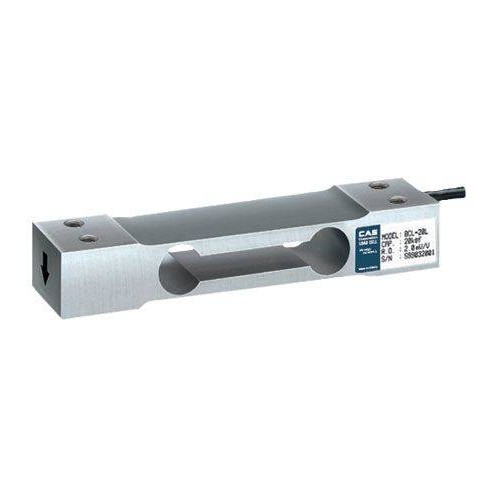

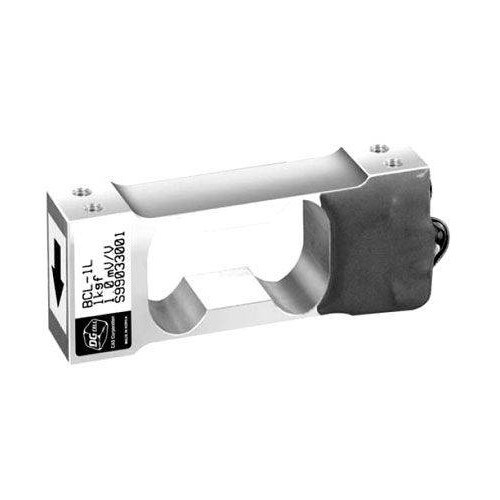

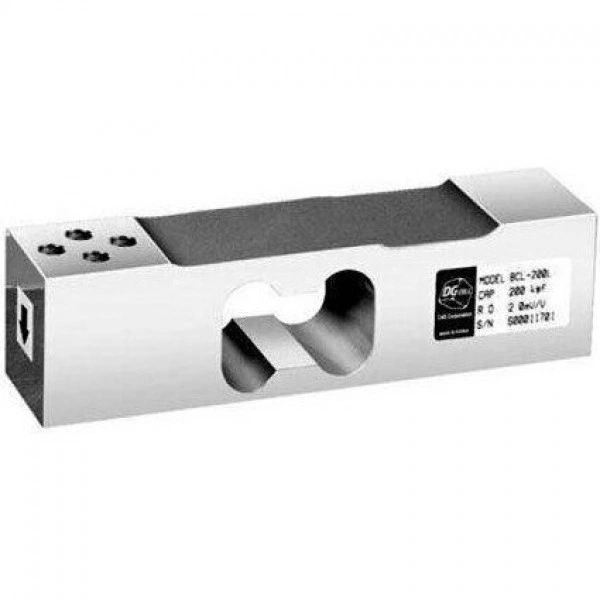

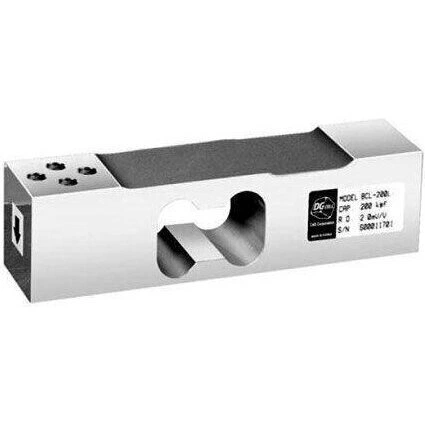

Тензодатчик CAS BCL-100L. Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Наибольший предел взвешивания, кг
- 100
- Степень защиты
- IP65
Назначение и исполнение
Тензодатчик CAS BCL, изготовленный из анодированного алюминиевого сплава, применяется в напольных весах и контрольно-весовых автоматах. Он обладает классом защиты IP65, что обеспечивает защиту от струй воды с любого направления, и выдерживает перегрузки до 150% от номинального предела взвешивания, что гарантирует его долговечность и надежность в эксплуатации.
Функциональные возможности BCL-100L
Безопасная перегрузка до 150% к НПВ
Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5.
Класс защиты IP65
Защищает от струй с любого направления.
Компенсируемый диапазон температур от -10 до +40°C
В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных.
Рабочий диапазон температур от -20 до +70°C
Датчик может работать при данных температурах.
Допускается нецентральное нагружение
Если под платформой один датчик, а нагрузка на край платформы, то вес равно будет точным.
Максимальный размер платформы
200 х 200 - при НПВ 1/2/3кг; 300 х 300 - при НПВ 6кг-30кг; 400 х 400 - при НПВ 60кг-200кг.
Длина кабеля 0,4 метра
На это расстояние можно отдалить тензодатчик от индикатора.
4-х проводной кабель с экранирующей оплеткой
Классика тензометрии, обеспечивает простую и надежную работу оборудования.
Изоляционная оболочка кабеля из ПВХ
Самый экономный вариант, но в тоже время достаточно эластичный. Отлично подходит при умеренных механических нагрузках.
Технические особенности
Номинальная нагрузка одного датчика не равна автоматически наибольшему пределу всей платформы. При нескольких опорах учитывают распределение груза, массу конструкции и возможную неравномерность нагрузки. Степень защиты корпуса не означает, что соединения кабеля и распределительная коробка имеют такую же защиту: эти узлы оценивают отдельно.
Характеристики сопоставляют для одного и того же исполнения изделия. При сравнении с другой модификацией проверяют полный индекс модели, единицы измерения и условия, для которых указаны параметры. Опциональное оснащение учитывают отдельно от штатной комплектации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Наибольший предел взвешивания, кг | 100 |
| Степень защиты | IP65 |
| Материал | АА |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ±0,2 |
| Рабочая температура, °C | От -20 до +70 |
| Рабочий диапазон температур, °C | От -20 до +70 |
| Диапазон значения нуля, мВ/В | 0 ±0,1 |
| Суммарная ошибка, % | 0,03 |
Применение
Тензодатчик преобразует механическую нагрузку в электрический сигнал для последующей обработки весовым индикатором. Он является частью измерительной системы: результат зависит также от механического узла, схемы подключения, настройки и условий эксплуатации.
- Построение и ремонт совместимых весовых систем.
- Передача сигнала о нагрузке весовому индикатору.
- Замена измерительного элемента с учетом исполнения и метрологических параметров.
Подготовка и эксплуатация
- Сопоставляйте номинальную нагрузку с расчетной нагрузкой на отдельную опору.
- Проверяйте установочные размеры, направление приложения усилия и монтажную схему.
- Согласуйте электрические параметры и подключение с весовым индикатором.
До начала работы проверьте обозначение модели, состояние корпуса, креплений и соединений. Рабочее место должно позволять безопасно размещать оборудование и выполнять предусмотренные операции. Изменение схемы подключения, режима питания или механического крепления требует повторной проверки готовности системы.
Выбор исполнения и комплектации
При подготовке рабочего места сопоставляют размеры оборудования, условия эксплуатации и способ передачи или считывания результата. Принадлежности подбирают по назначению и совместимости; сходство названия серии не подтверждает взаимозаменяемость деталей разных поколений.
- Обозначение модели — BCL-100L.
- Комплект и дополнительные опции проверяют для выбранного исполнения.
- Установку и настройку выполняют с учетом требований к рабочему месту.
- После изменения конфигурации проверяют корректность выполнения основной операции.
