Основная информация о дублирующем дисплее

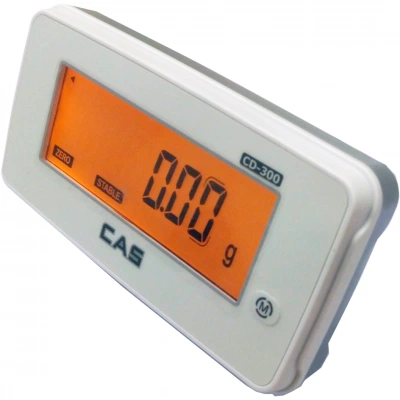

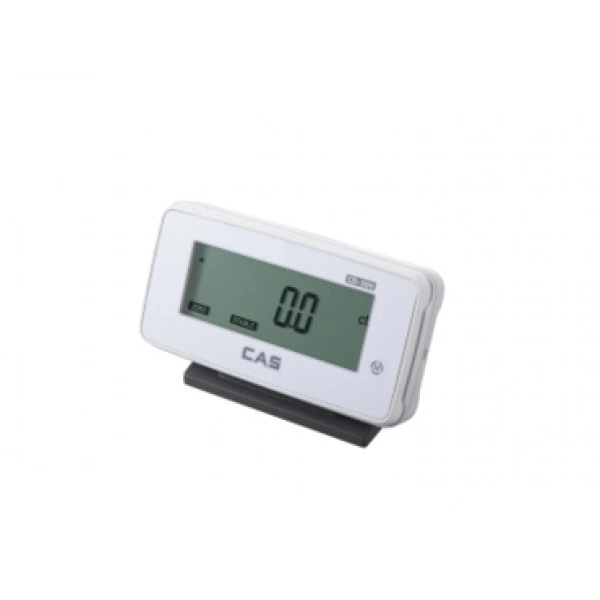

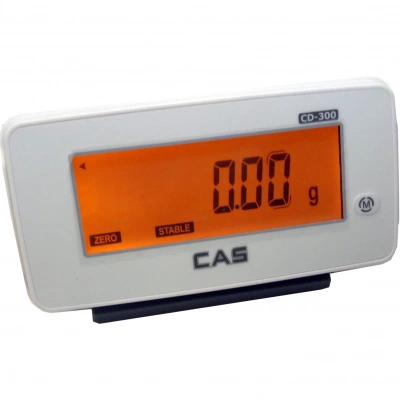

CAS CD-300 выводит результат взвешивания на отдельный экран. Такое решение помогает организовать вторую точку считывания: весы остаются на своем месте, а показания доступны там, где их удобно видеть оператору или покупателю. Модель предназначена для совместной работы с весами XE и использует последовательный интерфейс RS-232C.
Назначение и исполнение
Дисплей дополняет весовую систему и отображает переданный ей результат. Измерение массы выполняют подключенные весы; дополнительный экран не меняет их предел взвешивания, дискретность и класс точности. Поэтому при оснащении рабочего места сначала выбирают подходящие весы, затем проверяют возможность подключения внешней индикации.
Раздельное размещение весов и экрана полезно, когда собственный индикатор закрыт товаром, развернут к другому участнику операции или находится вне удобного направления взгляда. Положение второй точки отображения выбирают с учетом рабочего места и фактических условий подключения. Дальность установки не задают произвольно: ее согласуют с применяемым кабелем и требованиями оборудования.
Функциональные возможности CD-300
- Повторение результата взвешивания на отдельном жидкокристаллическом дисплее
- Семизначное отображение числового результата
- Получение данных через интерфейс RS-232C
- Работа с обменом данными по протоколу CD-300
Для второго участника процесса важна однозначная связь показания с текущей операцией. После подключения следует проверить, что экран обновляет результат при изменении нагрузки и показывает те же значения, что и основной прибор. Это особенно полезно на месте приемки или отпуска товара, где оба участника должны видеть один результат.
Технические особенности
Подключение по RS-232C требует совместимого режима обмена. Само наличие последовательного разъема на другом приборе еще не подтверждает поддержку дисплея: совпасть должны назначение соединения и протокол данных. Поддержка протокола CD-300 является отдельным условием совместимости, которое проверяют вместе с исполнением весов.
Для питания используется адаптер на 5 В. Источник питания подбирают по требованиям конкретного дисплея; перед включением сверяют его выходные параметры и разъем. Нельзя заменять адаптер только по внешнему сходству штекера. Параметры питания основного прибора и внешнего экрана рассматривают раздельно.
Основные характеристики
| Параметр | Значение |
|---|---|
| Способ индикации | Жидкокристаллический дисплей |
| Количество знаков | 7 |
| Интерфейс передачи данных | RS-232C |
| Питание | Через адаптер 5 В |
Применение
Дополнительный экран используют на торговом или производственном рабочем месте с совместимыми весами. Его задача — сделать показания доступными в нужной точке, сохранив удобное положение грузоприемной платформы. При планировании установки учитывают направление обзора, свободное место около оборудования и возможность аккуратно проложить соединение.
- Вторая точка контроля при приемке и отпуске продукции
- Отображение результата со стороны покупателя или второго оператора
- Организация рабочего места, где штатный индикатор весов расположен неудобно
Подключение и проверка
Подготовку начинают с обозначения основной модели и проверки ее интерфейса. Затем выбирают расположение дисплея, обеспечивают доступ к питанию и прокладывают кабель так, чтобы он не мешал загрузке платформы и перемещению товара. До подключения питание оборудования отключают; механическое усилие не должно приходиться на разъемы.
- Сверьте модель весов и поддержку внешнего дисплея
- Проверьте интерфейс и используемый протокол обмена
- Согласуйте кабель, разъемы и источник питания
- После включения сравните показания обоих экранов на нескольких контрольных операциях
Если результат не передается или отображается некорректно, сначала проверяют соединение и согласование обмена, а не меняют метрологические настройки весов. Наличие семи знаков на дисплее не означает, что подключенный прибор получает дополнительное разрешение или новый измерительный диапазон.
Комплектация и совместимость
При комплектовании системы дисплей, соединительный кабель, адаптер и крепление рассматривают как отдельные позиции, пока состав конкретной поставки не подтвержден. Упоминание этих элементов в описании подключения не означает их автоматического включения в комплект. Для замены действующего экрана полезно сохранить обозначение прежнего узла и параметры его подключения.
Проверка совместимости относится к конкретному исполнению оборудования. Обозначения похожих индикаторов и одинаковые внешне разъемы не являются достаточным основанием для взаимозаменяемости. Такая сверка позволяет заранее определить состав подключения и избежать покупки неподходящей принадлежности.
