Основная информация об электронной плате

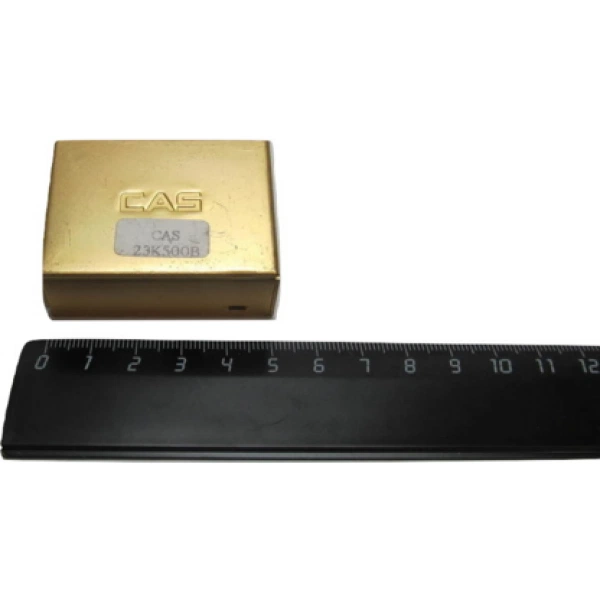

AD аналоговая плата (CAM-01). Артикул запасной части — 50-102372.
- Тип компонента
- Электронная плата
- Совместимость
- AD
Назначение компонента
AD аналоговая плата (CAM-01) — запасная часть для обслуживания соответствующего оборудования CAS. Позицию выбирают по полному обозначению и артикулу 50-102372. Название компонента описывает узел, а не комплектный прибор; характеристики самих весов, упаковщика или индикатора на запасную часть автоматически не переносятся.
Электронный компонент подбирают по обозначению и назначению узла. Внешнее сходство с другой платой не подтверждает одинаковую распайку, питание или программную совместимость.
Функциональные возможности 50-102372
- Обозначение узла: AD аналоговая плата (CAM-01).
- Артикул для сверки позиции: 50-102372.
- Применение — обслуживание соответствующего узла оборудования.
- Проверка совместимости выполняется по исполнению установленной детали.
Технические особенности
При замене фиксируют расположение кабелей и маркировку соединений, соблюдают защиту от статического электричества. После установки проверяют работу соответствующего узла и связанных функций.
При сравнении вариантов проверяют полное написание артикула, включая суффиксы и обозначения в скобках. Близкое название серии или похожая фотография не подтверждают взаимозаменяемость. Размеры, электрические параметры и состав сборки учитывают только тогда, когда они указаны для этой позиции; числовые параметры основного оборудования не заменяют сведения о детали.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип компонента | Электронная плата |
| Совместимость | AD |
Применение и совместимость
Компонент 50-102372 используют при обслуживании узла, обозначенного как «AD аналоговая плата (CAM-01)». Для уже работающего оборудования отправной точкой служат маркировка установленной детали, индекс модели и конфигурация соединений. Выбор по одному общему названию весов может привести к несоответствию механического или электронного исполнения.
- Напольные весы CAS DB-1H двухдиапазонные с интерфейсом RS-232.
- Напольные весы CAS DB-150H.
- Весы CAS DB-200H.
- Весы CAS DB-60H.
- Настольные весы CAS AD c RS-232 для подключения к ПК, POS или кассе.
- Весы CAS AD-2.5.
- Настольные порционные весы CAS AD-10.
- Настольные порционные весы CAS AD-25.
При наличии нескольких поколений одной серии сравнивают не только лицевое обозначение прибора, но и ревизию заменяемого узла. Дополнительное оснащение, другой тип дисплея, вариант питания или модификация корпуса могут менять применяемую деталь.
Подготовка к замене
- Зафиксируйте полное обозначение основной модели и маркировку заменяемого узла.
- Сверьте артикул 50-102372 с выбранной позицией и ее назначением.
- Отключите питание и подготовьте безопасный доступ к месту установки.
- До разборки зафиксируйте положение креплений и соединений.
- Осмотрите смежные детали: поврежденный кабель, посадочное место или крепеж могут требовать отдельного обслуживания.
Работы, затрагивающие электрическую схему, измерительный тракт или элементы безопасности, выполняет специалист с подходящей подготовкой. Если заменяется часть измерительной системы, после сборки проверяют настройку и определяют необходимость предусмотренных метрологических процедур.
Проверка после установки
- Проверьте надежность крепления и отсутствие лишних механических напряжений.
- Убедитесь, что соединения установлены в правильном положении.
- Выполните контроль основной функции узла до возврата оборудования к регулярной работе.
- Сохраните обозначение установленной детали для последующего обслуживания.
Состав поставки проверяют для артикула 50-102372. Упоминание корпуса, платы или механизма в названии не означает автоматического включения всех смежных кабелей, крепежа и принадлежностей. Если деталь обозначена как сборка, ее содержимое сопоставляют с требуемой конфигурацией отдельно.
